Металошукач Термінатор 3: налаштування, характеристики, інструкція
Україна завжди була багата на таланти та цікаві історичні знахідки, які привертають увагу як археологів-аматорів, так і професіоналів. Ця обставина сприяє розвитку хобі, пов'язаного з пошуком металевих предметів. Поєднання захоплення археологією і таланту до техніки може призвести до створення власних пристроїв для пошуку.

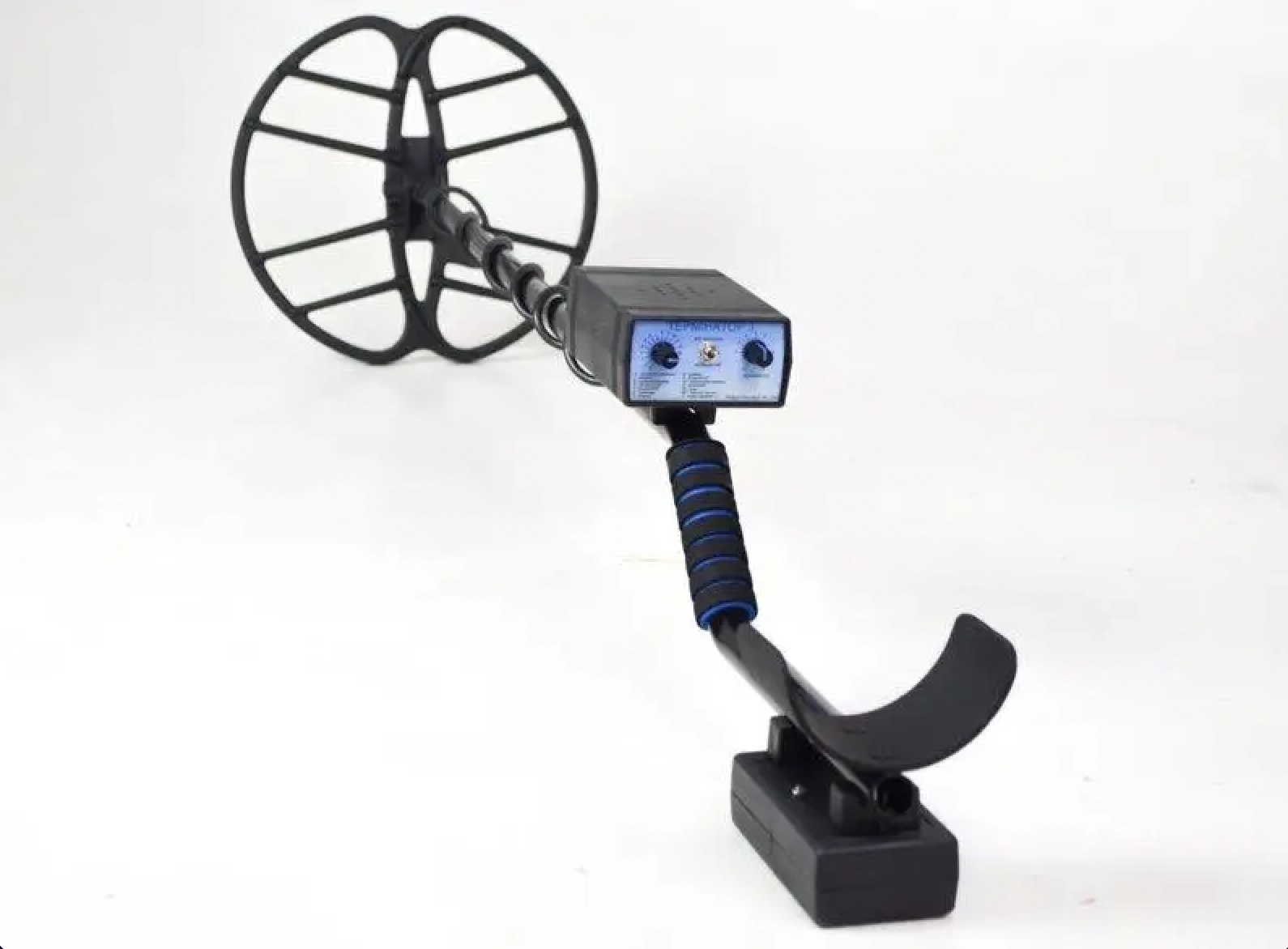

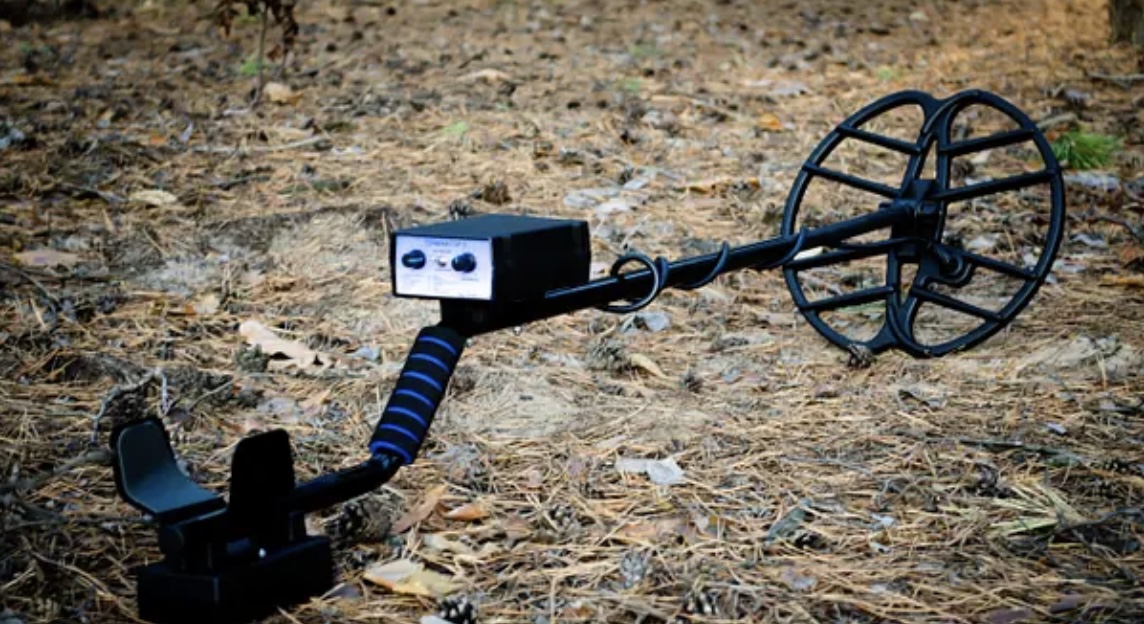

Один із яскравих прикладів такого пристрою - металошукач "Термінатор". Ця модель є результатом спільної роботи учасників форуму MD4U, відомих під псевдонімами Ятоган і Radiogubitel. У процесі розробки "Термінатора" було проведено безліч експериментів і модифікацій, що дало змогу накопичити значний досвід і поліпшити характеристики приладу.
Процес створення "Термінатора 3" містив у собі етапи спроб і помилок, під час яких автори проєкту стикалися з різними труднощами, але в підсумку досягли бажаного результату. Створення власного металошукача не тільки демонструє творчий підхід та інженерний талант, а й сприяє глибшому розумінню принципів роботи таких пристроїв, а також їхній оптимізації для конкретних завдань пошуку.

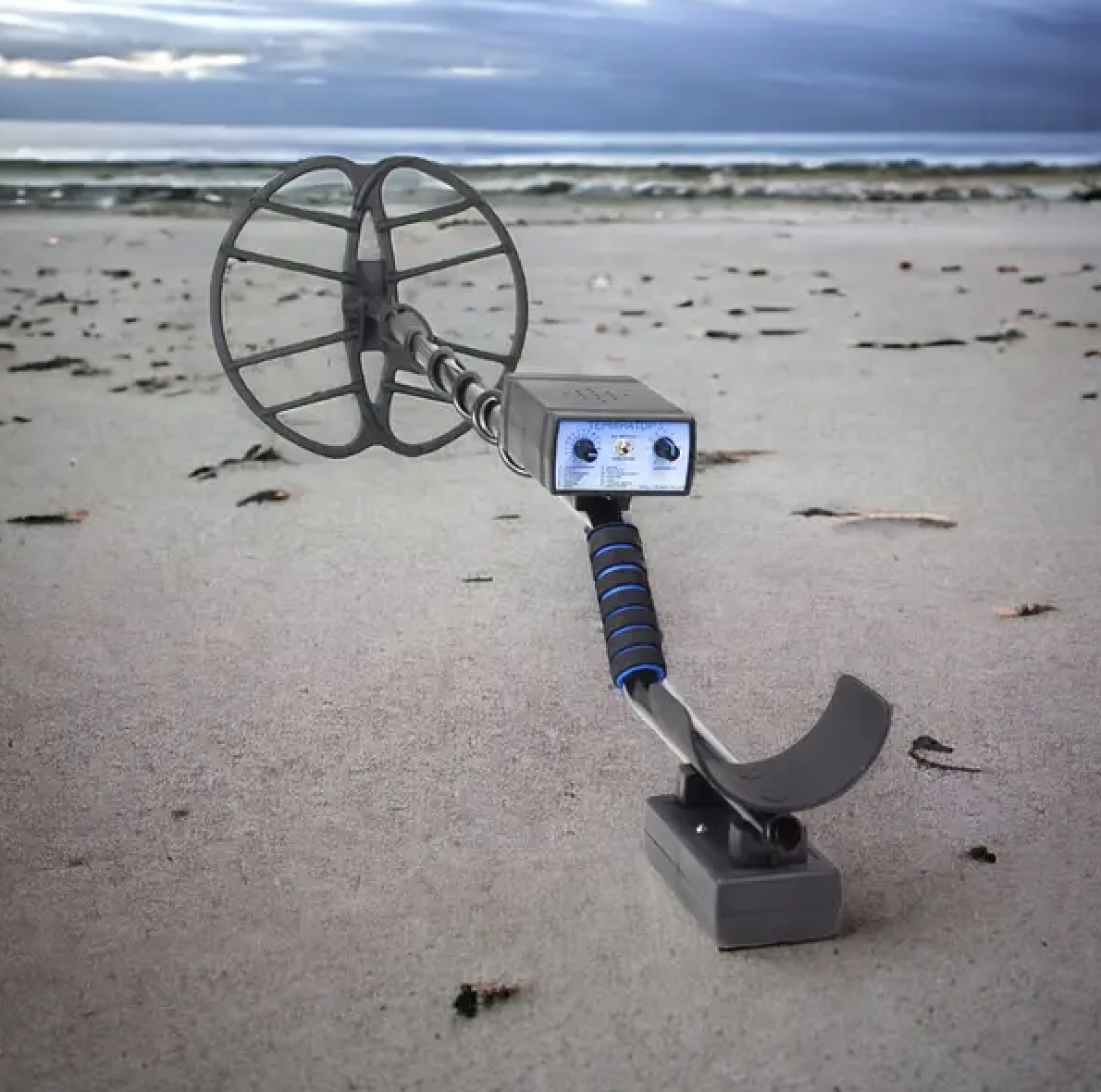

Технічні характеристики MD Terminator 3
Металошукач "Термінатор 3", аналогічно іншому саморобному пристрою "Квазар ARM", заснований на принципі індукційного балансу (IB). Цей принцип роботи можна віднести до категорії VLF (Very Low Frequency), оскільки частоти, що використовуються в обох пристроях, перебувають у схожому діапазоні. Для "Термінатора" характерні робочі частоти в діапазоні від 7 до 20 КГц, що залежить від конкретної схеми пристрою і використовуваної котушки.
Пристрій "Термінатор" виконано на повністю аналоговій основі, без включення цифрових компонентів. Схема металошукача передбачає два основні режими роботи: пошук усіх металів (All Metal) і дискримінація. Режим "Всі метали" дає змогу виявляти будь-які металеві об'єкти, тоді як режим дискримінації дає змогу вилучити певні типи металів із пошуку, покращуючи тим самим точність і цілеспрямованість виявлення.
Таким чином, "Термінатор" є прикладом саморобного металошукача, який поєднує в собі простоту аналогової схеми з ефективністю системи на основі індукційного балансу.
Глибина виявлення
Металошукач, зібраний з дотриманням усіх технічних вимог, здатний демонструвати гідні характеристики за глибиною виявлення металевих об'єктів. Використання 10-дюймової круглої котушки дає змогу такому пристрою виявляти різні предмети на таких глибинах:
Сучасні монети можуть бути виявлені на глибині 22-24 см.
Монети імперських часів можуть бути виявлені на глибині до 30 см.
Каски та інші великі металеві предмети можуть бути виявлені на глибині до 80 см.
Хоча ці показники не можуть вважатися рекордними серед металошукачів, вони є цілком гідними для пристрою, створеного з обмеженим бюджетом. Такі характеристики роблять саморобний металошукач підходящим інструментом для любителів пошуку скарбів, надаючи гарне співвідношення ціна/продуктивність.
Дискримінація
У сфері аналогових металошукачів функція фільтрів часто відсутня, що також характерно для моделі "Термінатор 3". Зокрема, у цій моделі не передбачено Notch-фільтр, який давав би змогу виключати певні типи металів із пошуку.

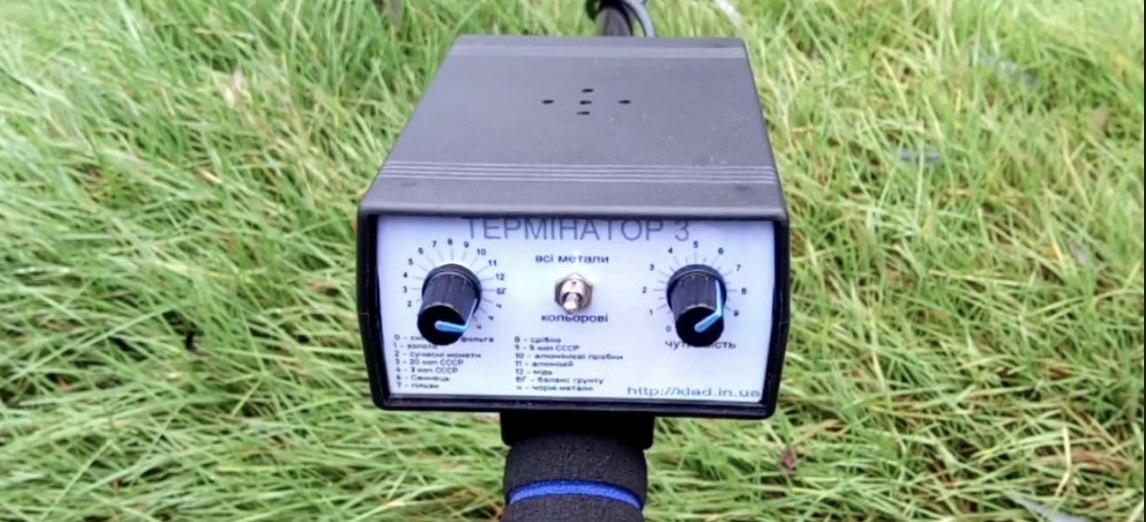

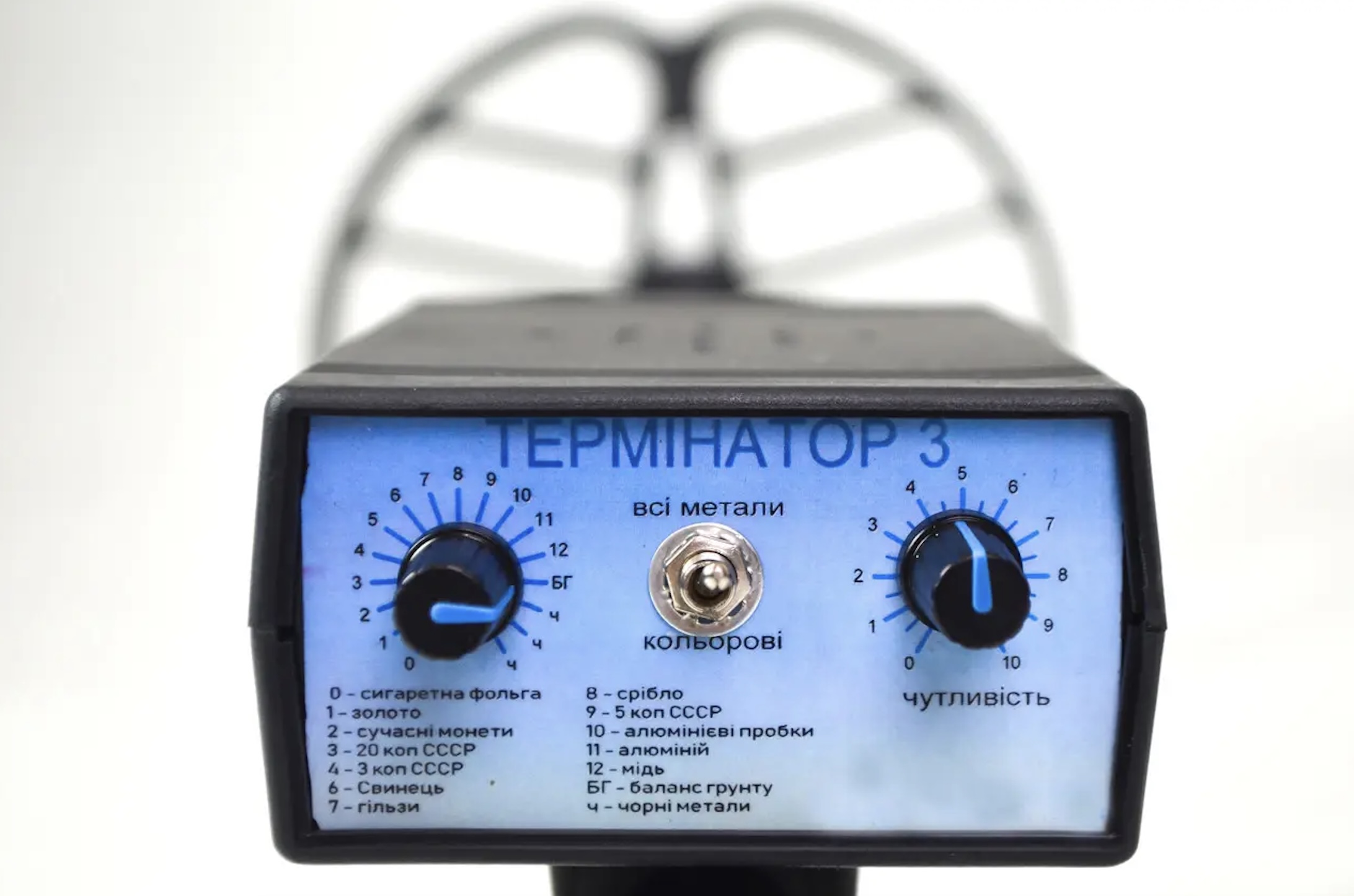

Однак, у "Термінаторі 3" присутня система дискримінації, яка розташована в крайньому правому положенні ручки управління. Ця система налаштована таким чином, щоб виключати з пошуку більшість металів, за винятком міді. Така функція дискримінації робить металошукач більш спеціалізованим, даючи змогу фокусуватися на певних видах металів і зменшуючи кількість хибних сигналів.
Баланс ґрунту
У моделі металошукача "Термінатор 3" процес відбудови від ґрунту виконується вручну. Для цієї мети в пристрої передбачено спеціальний потенціометр. Він дає змогу налаштовувати прилад так, щоб мінімізувати вплив мінералізації ґрунту на результати пошуку.
Ручна відбудова від ґрунту є важливим аспектом під час роботи з металошукачами в різних умовах пошуку. Вона дає змогу адаптувати пристрій до специфічних характеристик ґрунту в місцевості, що збільшує точність виявлення цільових об'єктів і знижує кількість хибних сигналів.
Виготовлення МДТ 3 своїми руками
Учасники радіоаматорського форуму MD4U зазначають, що процес виготовлення металошукача "Термінатор 3", особливо розпаювання плати, є досить складним. Це вимагає певних навичок і досвіду в роботі з електронними компонентами. У зв'язку з цим, людям, не впевненим у своїх здібностях до точної ручної роботи, рекомендується придбати вже зібрану плату.
Для тих, хто має досвід роботи з паяльником і хоче зібрати металошукач самостійно, доступні докладні інструкції та описи процесу складання. Ці інструкції зазвичай містять інформацію про необхідні компоненти, схеми під'єднання і покрокові вказівки щодо складання пристрою. Однак слід врахувати, що складання металошукача "Термінатор 3" своїми руками вимагає ретельності і точності, щоб забезпечити правильну роботу і надійність пристрою.
Схема МДТ 3
На зображенні представлено принципову схему металошукача "Термінатор 3". Для отримання детальнішого опису та інструкцій зі складання рекомендується відвідати спеціалізований сайт "Мир искателей". На цьому ресурсі надано різні варіанти схем для "Термінатора 3", що дає змогу вибрати найвідповіднішу версію залежно від рівня досвіду та вподобань користувача.
Крім того, на сайті можна завантажити повний список необхідних компонентів для складання пристрою. Це полегшує процес придбання всіх необхідних деталей і матеріалів для самостійного складання металошукача. Доступ до різноманітних схем і докладних списків компонентів робить процес створення металошукача "Термінатор 3" доступнішим для широкого кола любителів радіоелектроніки та шукачів скарбів.
Виготовлення монтажної плати
Для виготовлення плати металошукача "Термінатор" початковим етапом є вибір відповідної схеми розводки плати. Після цього схему необхідно роздрукувати на папері в масштабі 1:1. Отриманий шаблон потім наклеюється на заготовку плати. Далі йде процес маркування місць для майбутніх отворів.
Після намітки місць для отворів, доріжки на платі промальовуються за допомогою лаку або перманентного маркера, що захистить їх у процесі подальшого травлення. Потім проводиться свердління отворів на зазначених місцях.
Наступний етап - травлення плати, яке видаляє незахищені ділянки міді, залишаючи метал тільки в областях доріжок. Після травлення важливо ретельно промити плату, щоб видалити залишки реактивів.
Завершальний етап у виготовленні плати - це лудіння доріжок оловом. Цей процес покращує електричний контакт і захищає мідь від окислення.
Хоча процес виготовлення плати для "Термінатора" не є надзвичайно складним, він вимагає акуратності та уваги, особливо з огляду на щільність монтажу та велику кількість компонентів і доріжок. Це робить процес придатним для тих, хто має певний досвід у складанні та створенні електронних пристроїв.
Складання схеми та підбір деталей
Для складання металошукача "Термінатор" необхідно почати із завантаження списку компонентів, який зазвичай доступний у форматі .doc на сайті "Мир искателей". Після отримання списку слідує процес закупівлі необхідних деталей.
Важливим моментом під час складання є ретельний підбір компонентів для двох каскадів підсилення, де важливо, щоб деталі були максимально схожі за своїми параметрами. Зокрема, конденсатори C1 і C2 повинні мати ідентичну або дуже близьку ємність. Це вимагає інструментального вимірювання параметрів деталей для забезпечення їхньої відповідності специфікаціям.
Порядок монтажу компонентів на плату такий:
Встановлення перемичок.
Монтаж SMD-резисторів.
Встановлення панелей під мікросхеми.
Монтаж інших деталей.
Такий послідовний підхід до складання дає змогу забезпечити акуратність і точність монтажу, а також мінімізувати ризик пошкодження більш чутливих компонентів. Важливо стежити за точністю і якістю кожного етапу складання, щоб гарантувати правильну і надійну роботу готового пристрою.
Комплектуючі деталі датчика МДТ 3
Для створення датчика металошукача "Термінатор", який працює на принципі індукційного балансу (IB), необхідно виготовити котушку з двома обмотками. У таких пристроях використовуються дві антени: передавальна (TX) і приймальна (RX), які розташовуються концентрично в одному корпусі.
Для намотування котушки знадобляться такі матеріали:
Емальований обмотувальний дріт діаметром 0,4 мм.
Корпус котушки із зовнішнім діаметром 210 мм.
Процес намотування включає створення двох обмоток: зовнішньої обмотки діаметром 200 мм (TX) і внутрішньої обмотки діаметром 100 мм (RX). Важливо точно дотримуватися інструкцій з намотування, щоб забезпечити правильну роботу та ефективність котушки.

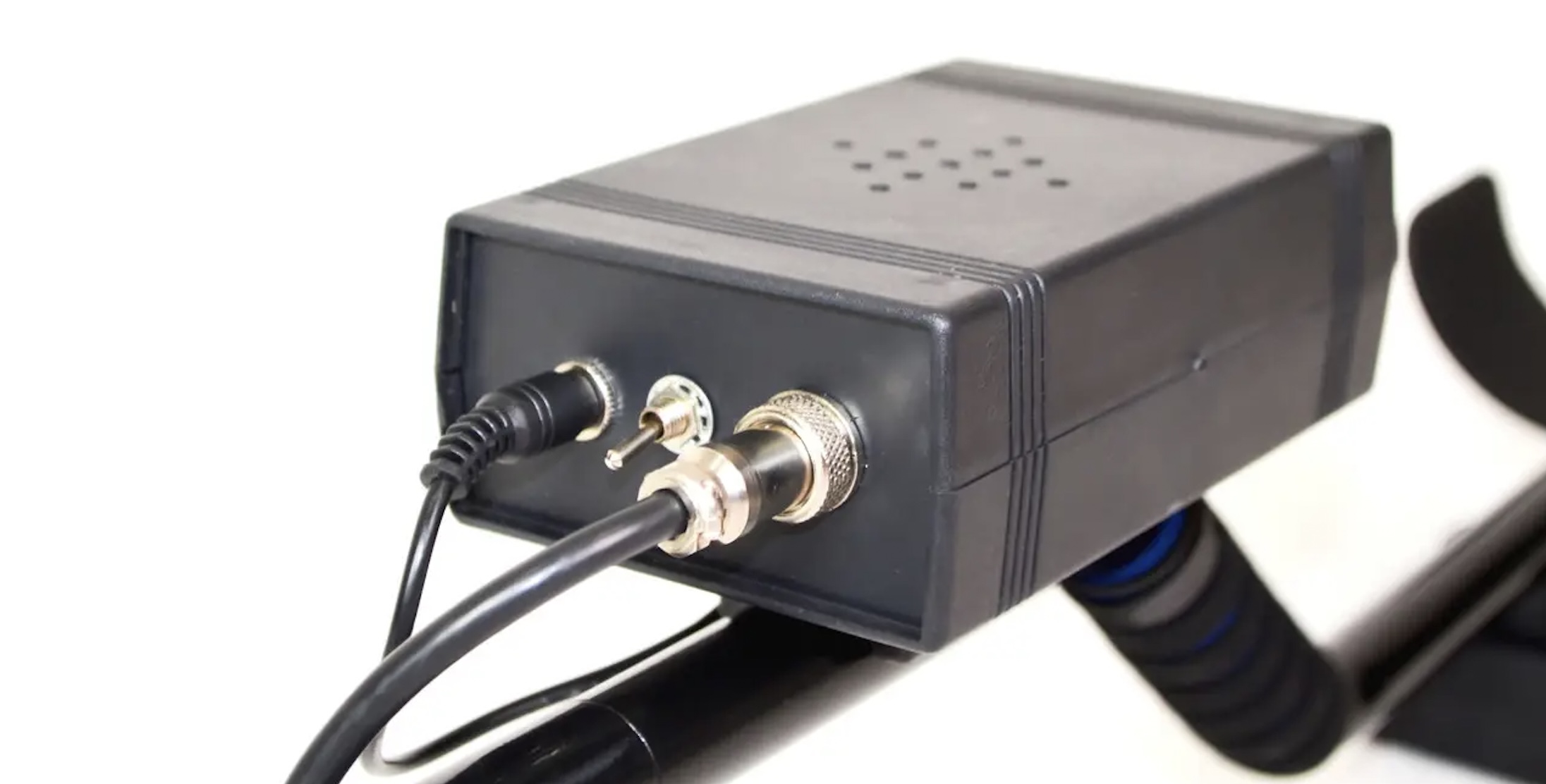

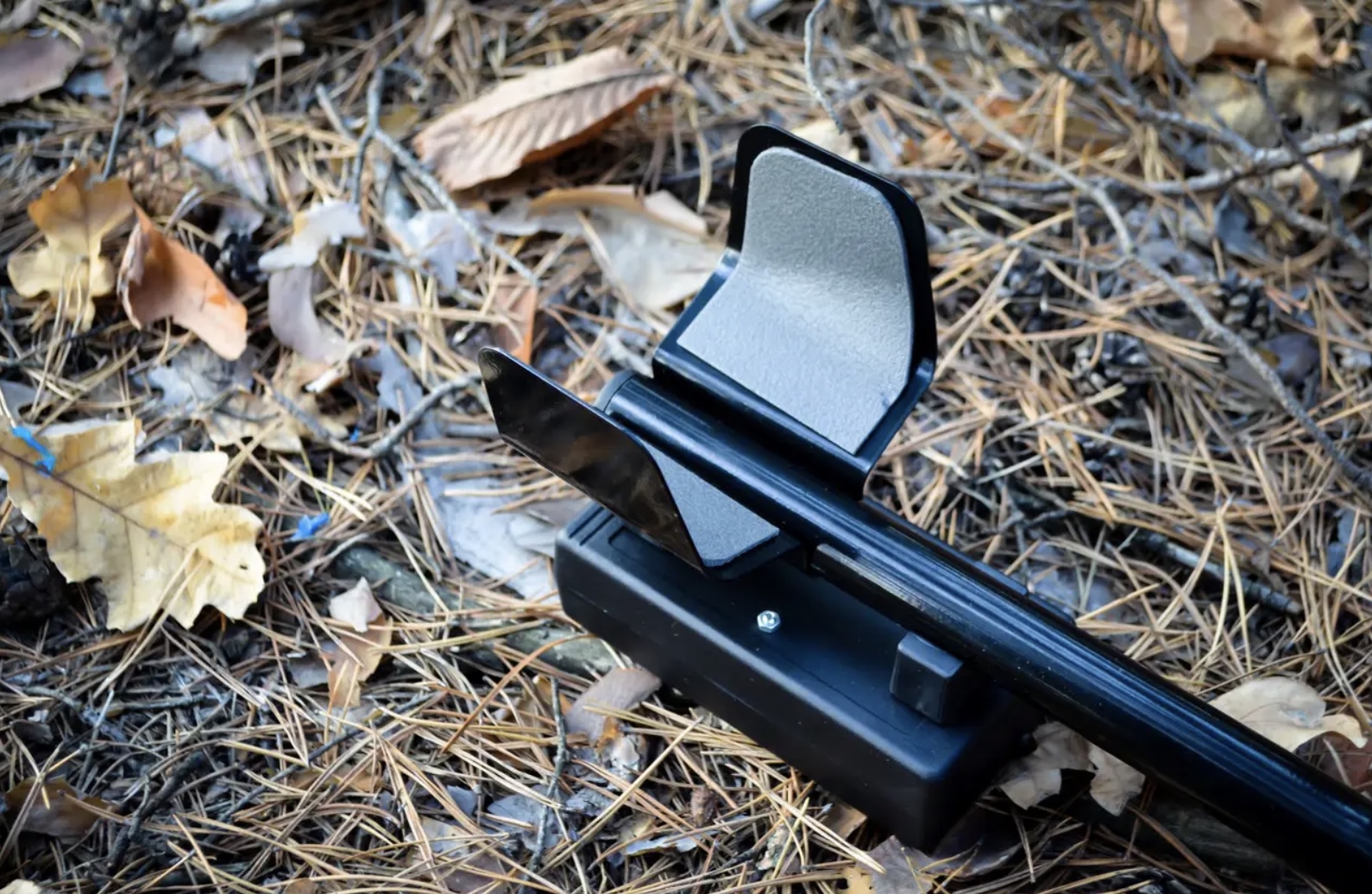

Збірка термінатора 3
Коли всі компоненти на платі розпаяні, і вона очищена спиртом, а також котушка намотана, слід підключити джерело живлення для перевірки функціональності пристрою. Після переконання в працездатності приладу, процес складання можна завершити. Це включає в себе розміщення плати у відповідному корпусі, виведення назовні індикаторів і потенціометрів, а також організацію підключення до джерела живлення, зазвичай на 9-12 В, наприклад, використовуючи батарею типу Крона.
Регулювання та підготовка до роботи
Після завершення складання пристрою, наступним кроком є налаштування частоти котушок. Важливо, щоб частота зовнішньої котушки була приблизно на 100 Гц вищою, ніж у внутрішньої. Для регулювання частоти використовуються конденсатори ємністю 500 пікофарад, які підключаються паралельно до конденсатора C1. Цей процес триває до досягнення бажаної частоти. Після налаштування, гірлянда з декількох конденсаторів замінюється одним або двома конденсаторами, загальною сумарною ємністю.
Для більш детального ознайомлення з процесом балансування котушок рекомендується звернутися до інструкції "Термінатор 3 власноруч: докладна інструкція". Там детально описані всі етапи балансування котушок.
Налаштування дискримінації
Інструкція з налаштування дискримінатора для пристрою "Термінатор 3" включає такі кроки:
Перемикач SA2 необхідно встановити в режим виявлення "тільки кольоровий метал".
Регулятор балансу ґрунту слід налаштувати на значення в діапазоні 40-50 кОм.
Для регулювання точки відсікання фериту потрібно додавати ємності або до конденсатора C1, або до C2.
Ємності конденсаторів C1 і C2 для різних типів металів підбирають відповідно до таблиці, представленої в інструкції на сторінці "Термінатор 3 своїми руками: докладна інструкція".
Ці кроки є частиною процесу налаштування дискримінатора і допомагають точно налаштувати пристрій для виявлення різних типів металів.
Перевірка плати приладу
У разі, коли зібраний пристрій не функціонує належним чином, одним із рішень може бути використання фабричної плати. Таку плату можна придбати на спеціалізованих сторінках, наприклад, на сторінці, що пропонує плату "Термінатор Тріо".
Щоб перевірити працездатність плати з уже підпаяним динаміком, навіть без під'єднаної котушки, можна виконати такі три кроки:
Під'єднання батареї: Після під'єднання батареї світлодіод на платі має коротко блимнути, після чого він не повинен спалахувати до наступного ввімкнення живлення. Під час вимкнення живлення світлодіод спалахує і повільно гасне.
Регулювання потенціометра чутливості: Поворот потенціометра чутливості праворуч доти, доки не з'явиться постійний фон у динаміку.
Перевірка роз'єму котушки: У разі торкання пальцями до роз'єму котушки звук у динаміку має перериватися.
Ці кроки допоможуть визначити, чи працює плата правильно, і є частиною процесу діагностики пристрою.
Індикація розряду акумулятора
Індикатор розряду батареї в металошукачі функціонує так: коли рівень заряду батареї падає до критичного рівня, світлодіод на приладі починає постійно горіти. У цьому стані металошукач видаватиме сигнали через рівні проміжки часу. Важливо зазначити, що при зниженні рівня заряду батареї чутливість приладу до металів також значно зменшується. Це є індикатором того, що батарея потребує заміни або перезарядки для відновлення повної функціональності пристрою.
Тестування виявлення
Методика проведення повітряних тестів для металошукачів містить у собі такі кроки:
Вибір предметів для тестування: Для тестування функцій виявлення та дискримінації необхідно використовувати ті самі предмети, під які було налаштовано прилад. Це можуть бути монети, каблучки або інші металеві об'єкти.
Тестування в режимі "Усі метали": Предмети виявляються на мінімально можливій відстані від котушки металошукача в режимі виявлення всіх металів. Це дає змогу оцінити чутливість приладу.
Перевірка роботи дискримінатора: Потім, шляхом обертання потенціометра дискримінації, проводиться перевірка того, як прилад відсікає різні предмети залежно від налаштування дискримінатора. Це допомагає визначити, чи правильно працює функція дискримінації.
Якщо під час проведення тестів виявляються невідповідності або неправильна робота дискримінатора, необхідно повернутися до розділу інструкції, присвяченому налаштуванню дискримінації, і повторити процедуру налаштування згідно з інструкціями.
Тести копача

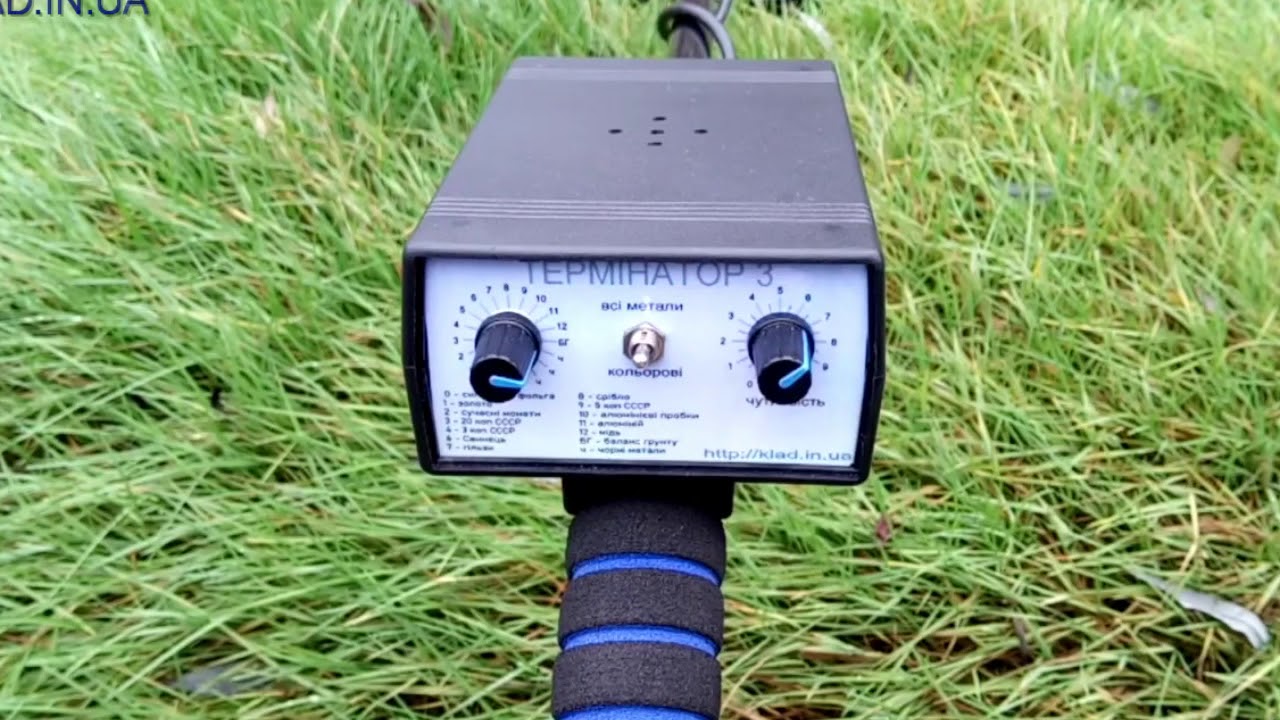

Дивимося повітряний і ґрунтовий тест. П'ятак СРСР, лопата і металошукач Термінатор 3. Дякуємо камраду Михайлу Смолєву за відео.
