Металошукач Квазар ARM: Налаштування, Характеристики, Інструкція

Домашній цифровий металошукач — це фантастика чи реальність? Камрад Andy_F, відомий у світі як Андрій Федоров, розробив такий прилад. Наразі в інтернеті можна придбати набори для збирання багатьох металошукачів — таких як "Пірат", "Кощей", але Quasar ARM або Квазар АРМ виділяється серед них. Давайте розберемося, в чому полягає різниця.

Технічні характеристики металошукача Квазар ARM

На відміну від таких моделей, як "Пірат" чи "Кощей", металошукач Квазар АРМ розроблено за класичною схемою IB, а не PI. Коротко кажучи, схема IB, при рівних інших умовах, забезпечує приблизно однакову глибину пошуку як для монет, так і для металобрухту, але пропонує значно більш вибіркову дискримінацію. Наприклад, у металошукача "Пірат" дискримінації немає взагалі, а у "Кощея" вона є, але як відомо більшості досвідчених шукачів, дискримінація у металошукачів PI працює швидше за розміром, ніж за провідністю або індуктивністю цілей.

Частота роботи Квазара становить від 4 до 21 КГц, що дозволяє використовувати його на рівних умовах з початковими моделями відомих виробників, такими як Garrett Ace 200i, Fisher F44 та інші. Також можливе підвищення частоти для порівняння, наприклад, з Nokta Makro Simplex Plus. Варто відзначити, що Rutus Alter 71, який є беззаперечним фаворитом за співвідношенням ціна/продуктивність останніх кількох років, має робочі частоти від 6 до 16 КГц з можливістю «докрутки» до 4-18 КГц. Таким чином, Квазар АРМ є актуальним і сучасним рішенням.

Схема роботи металошукача — звичайна VLF. IB — це принцип дискримінації. У Квазара дискримінація здійснюється за індуктивністю. IB розшифровується як баланс індуктивності. Основна маса металошукачів визначає провідність цілі.

У Квазара є відображення VDI у вигляді числа і сигнографа — чим вище стовпчик, тим у цілі більша індуктивність, характерна для кольорових металів. Мається Notch на 12 сегментів, а дискримінація налаштовується за тією ж шкалою.

Живлення — 12 В, можна використовувати просто 8 батарей типу AA. Акумулятори дадуть трохи менше напруги, але це не критично.

Обговорення конструкції штанги і корпусу саморобного пристрою для пошуку скарбів є доволі суб'єктивним питанням, оскільки кожен збирач адаптує дизайн під свої індивідуальні потреби, досягаючи певного балансу в ергономіці, вазі та довжині штанги. Цей підхід кастомізації також поширюється на котушки: майстри обирають спосіб їхнього намотування, вирішують, чи потрібно герметизувати котушку, чи залишити її відкритою, залежно від конкретних завдань пошуку.

Сучасні поліпшення в дизайні таких пристроїв включають інтеграцію FM-модуля з функцією налаштування каналу. Це нововведення нечасто зустрічається серед відомих виробників, які зазвичай вважають за краще розробляти пристрої з унікальним форматом, стимулюючи користувачів купувати спеціально розроблені для їхніх моделей бездротові навушники. Така інтеграція покращує зручність використання і розширює функціонал саморобних пристроїв, надаючи користувачам більше свободи у виборі периферійних пристроїв.

Металошукач Квазар своїми руками

Ми рекомендуємо почати вивчення з веб-сайту Андрія Федорова, де доступні для скачування як схеми приладу, так і методика його тестування та налаштування. На сьогодні однією з найбільш передових модифікацій металошукача є Quasar ARM, названий на честь мікроконтролера ARM32, який є ключовим компонентом цього пристрою.

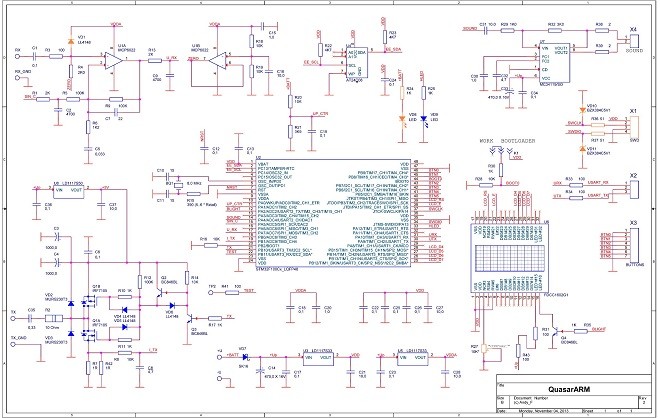

Схема металошукача Квазар ARM

Малюнок був узятий з офіційного сайту автора і представлений тут виключно в ілюстративних цілях. Рекомендуємо звертатися до сайту Andy_F за актуальними схемами.

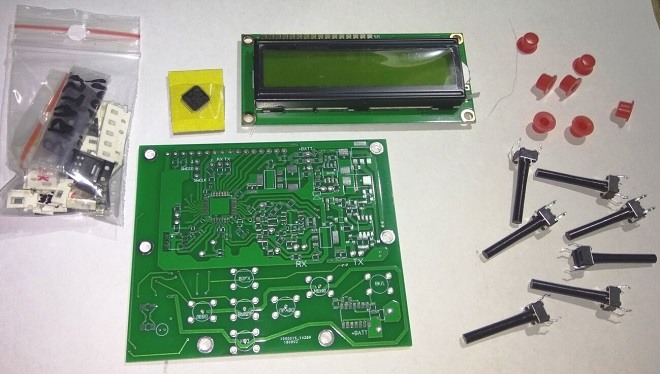

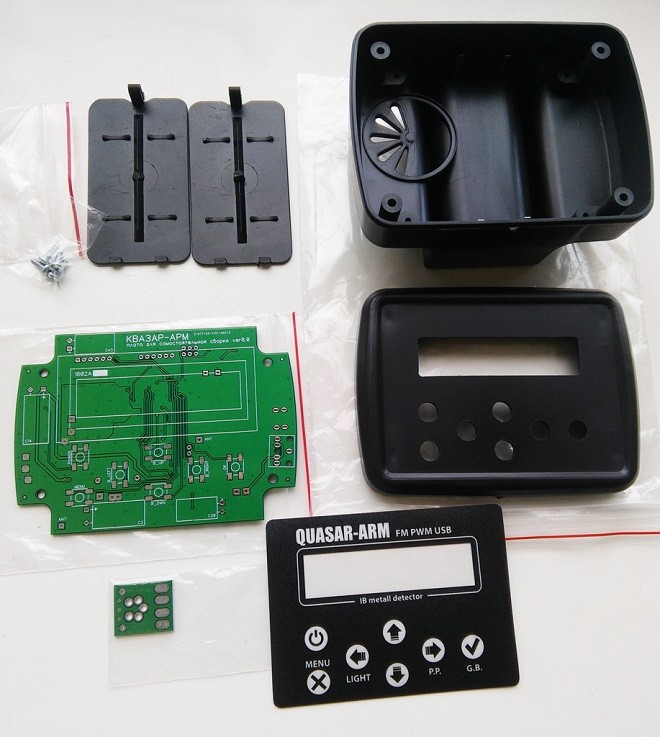

Необхідні деталі

При створенні саморобних металошукачів завжди виникає питання: збирати деталі самостійно або замовити готовий комплект для складання. Як показує схема, елементів у металошукачі не так багато, але найскладніші та найдорожчі з них - це мікроконтролер і дисплей. Готові комплекти можна легко знайти в інтернеті, однак наша редакція не займається рекламою певних продавців, а лише зазначає, що комплект для Quasar ARM коштує дорожче, ніж для моделей Пірат або Кощій, - приблизно 3000 грн. Однак у результаті ви отримуєте більш функціональний металошукач.

Друковану плату для металошукача Квазар АРМ можна виготовити самостійно. На сайті автора доступний файл для цього, виконаний у форматі Sprint Layout 6. Можна завантажити, роздрукувати, перенести на плату і провести травлення.

Інструкції з намотування котушки для Квазара АРМ також доступні на сайті автора. Людина, що володіє навичками і терпінням, без зусиль зможе розрахувати і виготовити котушку іншого діаметра, не обмежуючись тільки стандартним розміром у 23 см.

Важливо зазначити, що котушка для IB-металошукача відрізняється від стандартної: вона має два контури.

Порядок збирання

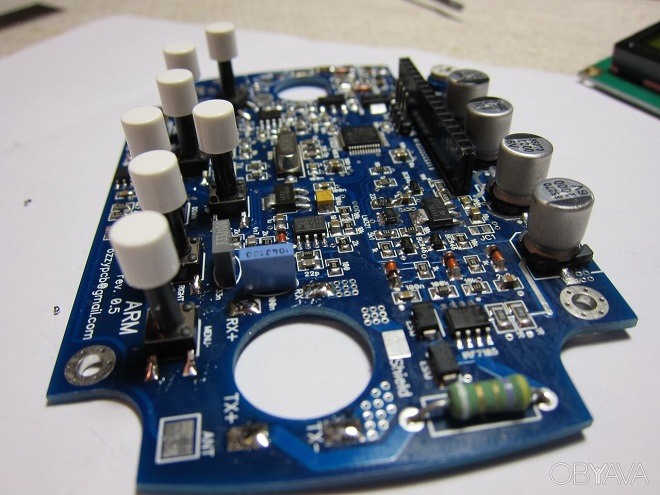

Процес складання металошукача схожий зі збиранням будь-якого електронного пристрою, чи то радіоприймач, калькулятор, чи то електронні ваги. Починається все з друкованої плати: переносимо на неї малюнок, проводимо травлення, свердлимо отвори, відмиваємо - все за класичною схемою. На платі можна позначити "плата Квазар ARM", щоб не виникало плутанини з її призначенням.

Потім слід взяти паяльник і тепловідводи у впевнені руки й акуратно приступити до монтажу деталей. Техніка роботи з компонентами і заходи безпеки під час паяння такі самі, як і під час складання будь-якого іншого електронного пристрою, наприклад, робота-пилососа.

Перевірка працездатності металошукача, яка включає підключення детектора і подачу живлення, проводиться на останньому етапі складання. Це робиться до того, як плата буде поміщена у відповідний корпус або герметичний бокс, і, звичайно, до остаточної герметизації корпусу.

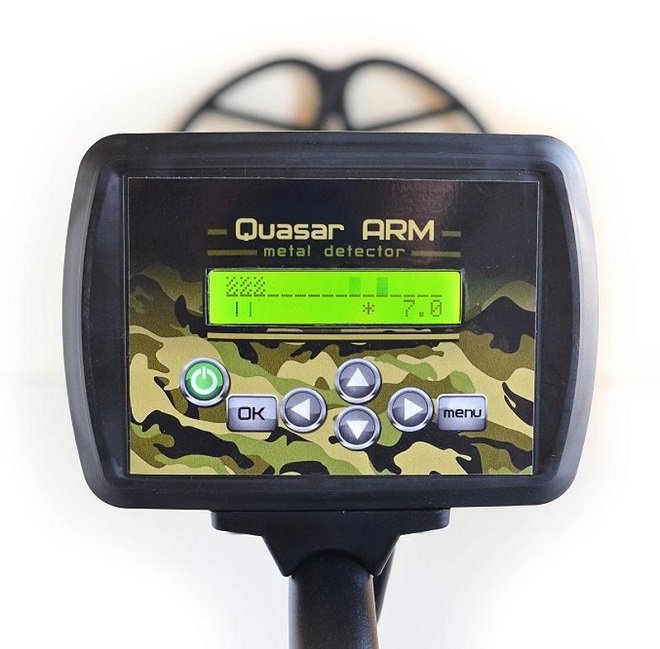

Функції кнопок

Металошукач Квазар призначений для використання з плівковою клавіатурою. Неважливо, використовується в ньому мікроконтролер ARM або AVR - різниця відсутня. Головне при самостійному виготовленні металошукача - це не переплутати контакти. Якщо дотриматися цієї умови, клавіатура буде коректно виконувати всі функції, передбачені його конструктором.

Отже, на клавіатурі розташовано 6 кнопок. Пройдемося по функціях кожної з них.

Клавіші напрямків. Відповідають не тільки за переміщення по меню:

• Вгору - підвищення трешхолда, автоналаштування.

• Вправо - плюс, пінпоінтер.

• Ліворуч - мінус, підсвічування.

• Вниз - зниження трешхолда, автоналаштування.

• Esc - Меню, вихід.

• OK - підтвердження, Введення.

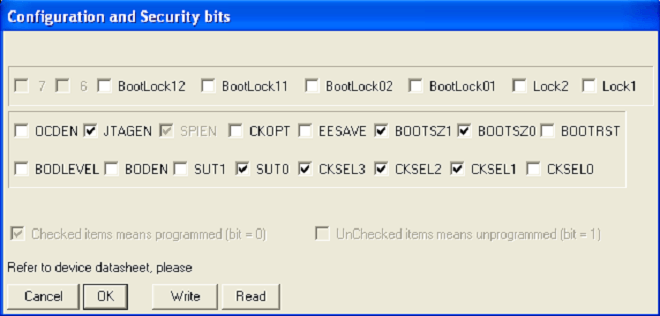

Установка fuse бітів у програмі Ponyprog

Металошукач Квазар призначений для використання з плівковою клавіатурою. Неважливо, використовується в ньому мікроконтролер ARM або AVR - різниця відсутня. Головне при самостійному виготовленні металошукача - це не переплутати контакти. Якщо дотримуватися цієї умови, клавіатура буде коректно виконувати всі функції, передбачені його конструктором.

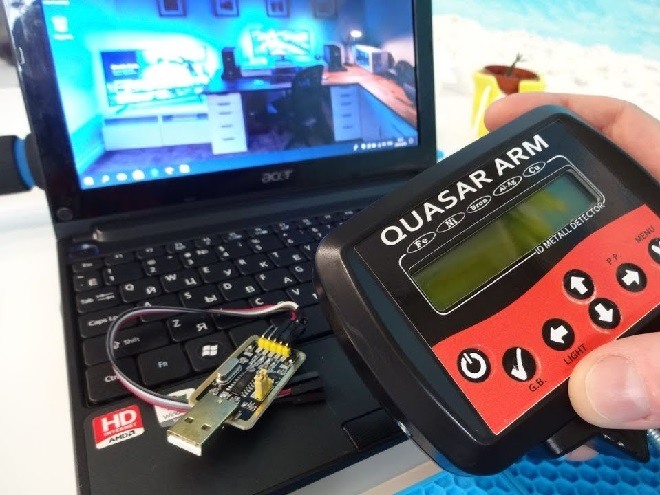

Прошивка металошукача Квазар

Металодетектор Квазар АРМ заснований на використанні мікроконтролера ARM32. Для його функціонування потрібна спеціальна мікропрограма, яка обробляє вхідні сигнали і перетворює їх на вихідні дані, включно з візуальним відображенням на екрані і звуковими сигналами. Зокрема, у Квазарі реалізовано функцію поліфонії, що дає змогу досвідченому шукачеві скарбів визначати знахідки за звуковими сигналами, мінімізуючи необхідність постійного погляду на екран.

Для того щоб мікроконтролер коректно виконував завдання пошуку металу, а не інші функції, наприклад, визначення стін, його необхідно запрограмувати відповідною мікропрограмою. Процес прошивки мікроконтролера і самі файли програмного забезпечення можна знайти на сайті автора металошукача. Там же подано докладні інструкції та рекомендації, які допоможуть ефективно налаштувати пристрій для оптимізації його роботи та підвищення точності пошуку.

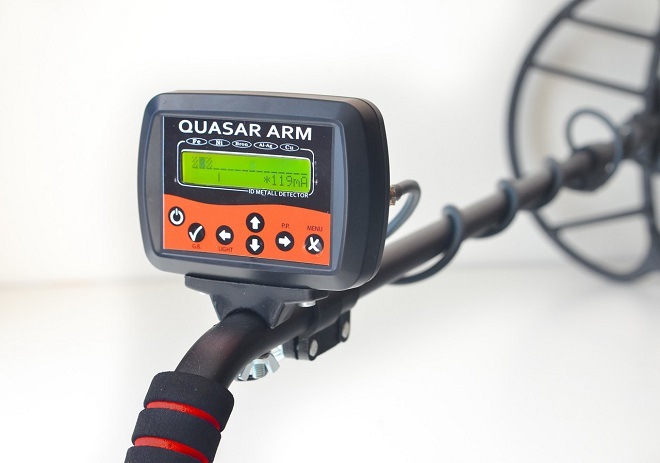

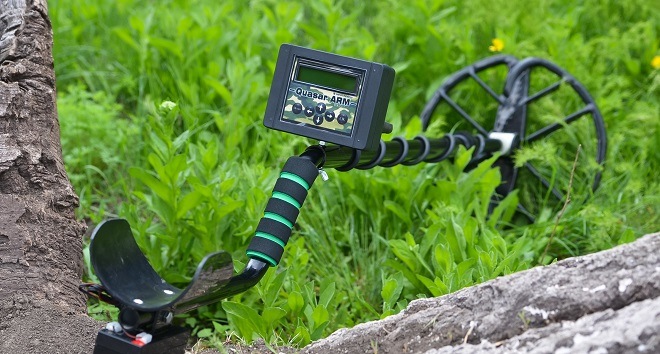

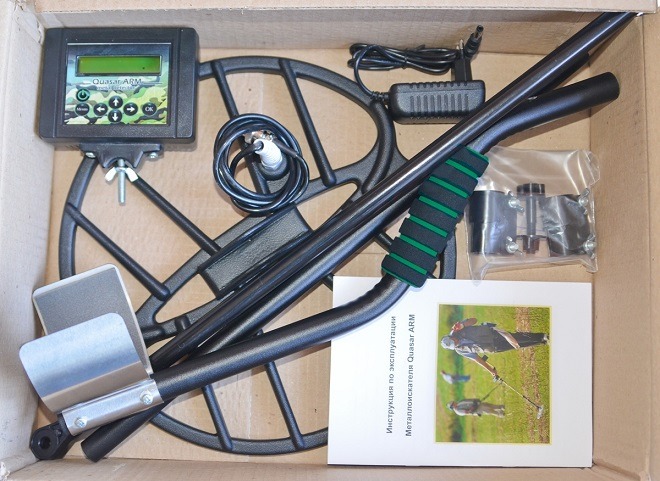

Зібраний металошукач виглядає наступним чином

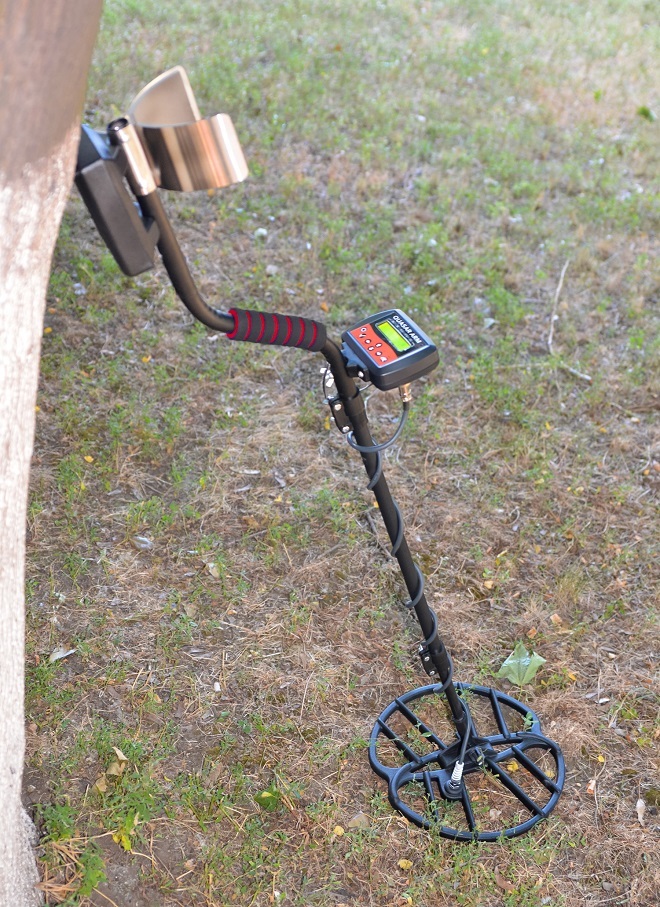

Штанга для металошукача може бути як промислового, так і кустарного виробництва. Вона буває телескопічною або з фіксованою довжиною. Ключові елементи штанги містять у собі рукоять, підлокітник і котушку.

Промислові варіанти штанг легко знаходяться через пошукові системи. Наприклад, в однієї з таких моделей штанга виконана в S-подібній формі, блок управління нагадує пристрій від початкових моделей металошукачів Фішер, а котушка має розмір у 12 дюймів і є DD-типу.

Тести копача

Тестування подібних саморобних приладів завжди становить інтерес. Адже спостерігати, як власноруч зібраний металошукач виконує свої функції, може бути захопливим і корисним досвідом.

На каналі "Коростишівський копач" можна побачити докладне тестування металошукача. Відео являє собою експеримент, під час якого автор закопує різні монети, включно зі старовинними, імперськими та радянськими, щоб продемонструвати налаштування приладу і його здатність виявляти металеві предмети на різній глибині.

Зверніть увагу, що в цьому відео тестується фабричний металошукач, який раніше згадувався в нашому попередньому розділі матеріалу. Це може дати гарне уявлення про його продуктивність і можливості.

Ще один цікавий монетний тест, в даному випадку проведений з використанням фабричного металошукача Quasar ARM з DD-котушкою діаметром 12 дюймів. Цю картину можна назвати справжнім витвором мистецтва, створеним художником Миколою Полюховичем. На ній зображено сцену з ґрунтом, металошукачем і монетами, що символізує процес пошуку та виявлення цінних металевих предметів.

Особливості ремонту

Ремонт блоку керування саморобного металошукача краще проводити у власній майстерні, використовуючи власні навички та інструменти. У разі придбаного металошукача Квазар, ремонт краще довірити фахівцям відповідно до гарантійних зобов'язань постачальника під час гарантійного періоду. Після закінчення гарантії, вам також доступна можливість звернутися до досвідчених ремонтників з паяльником, оскільки схеми приладу доступні, і методики перевірки та налаштування описані. Це допоможе відновити працездатність металошукача в разі несправностей або збоїв.

Що стосується ремонту штанги, як саморобних варіантів, так і промислових, процес відновлення їх функціональності аналогічний. Як відповідну заміну магнітній палиці (шинному донору) можна використовувати різні предмети, такі як гілка дерева, шматок вудки або навіть держак лопатки.

Для з'єднання і зміцнення елементів штанги можна використовувати синю ізоляційну стрічку або прозорий скотч замість бинтів і гіпсу. Медичний рулонний лейкопластир з автомобільної аптечки також підійде і додасть з'єднанню не тільки міцності, а й навіть певного естетичного вигляду, нібито ви надали першу допомогу в польових умовах, що може надати вам відчуття, схоже з Миколою Пироговим.

Приклади знахідок

Металошукач "Квазар АРМ" здатний виявляти металеві предмети в ґрунті, чи то чорні, чи то кольорові метали, як-от монети, ґудзики, коніни, а також інші артефакти з далекого і ближнього минулого, включно з військовими реліквіями. Працюючи як пошуковик "Google" з його відомим слоганом "Знайдеться все", металодетектор здатний виявляти різноманітні металеві об'єкти.

Хоча ведучий каналу "Шукачі Минулого" може іноді втратити можливість показати всі виявлені предмети і зняти їх в одному відеоролику після розкопок, спостереження за процесом пошуку варте того. Ці знахідки можуть становити цінність і інтерес як для самого шукача, так і для глядачів.
