Металошукач Clone PI-W: Налаштування, Характеристики, Інструкція
Металошукач "Клон", створений Андрієм Федоровим (відомим також як Andy_F), є одним з нових досягнень у галузі крафтових металошукачів. На відміну від його попередньої моделі "Квазар ARM", яка працювала на принципі індукційного балансу (IB), "Клон" використовує інший принцип виявлення. Цей принцип, його особливості та складність збирання такого металошукача детально обговорюються в статті.
Серед радіоаматорів і скарбошукачів "Клон" швидко отримав свою унікальну прізвисько - "Слон". Хоча в офіційній документації таку назву знайти неможливо, на форумах вона стала досить популярною. Це прізвисько, хоча і є неофіційним, відображає особливості та характеристики приладу і є скоріше дружнім прізвиськом, ніж насмішкою.
"Клон" є прикладом того, як індивідуальний підхід та інноваційні ідеї можуть призвести до створення металошукача з вражаючими характеристиками. Він підходить як для досвідчених користувачів, так і для новачків, які бажають спробувати себе у збиранні та використанні металошукача. Для любителів самостійного конструювання та технічної творчості "Клон" може стати цікавим проектом, який дозволяє глибше зрозуміти принципи роботи металошукачів та застосувати власні навички у практиці пошукових робіт.
Конструкційні особливості Clone PI-W
Якщо відкинути варіант із принципом роботи IB (індукційний баланс), то залишаються два основних типи: RF (радіочастотний) і PI (імпульсний індукційний). Після аналізу загального вигляду Клона стає зрозуміло, що він не відповідає характеристикам RF-металошукачів, таких як Fisher Gemini 3, Whites-808 або Garrett GTI 2500 з глибинною насадкою, оскільки не має характерної для них форми "гантелі". Отже, принцип роботи Клона - PI, тобто імпульсний індукційний.
Основна перевага PI-металошукачів полягає в їхній глибині пошуку. Однак слід зазначити, що в них відсутня функція дискримінації, що означає нездатність розрізняти типи металів. До того ж, вони не найкращий вибір для пошуку дрібних предметів, наприклад, золота - для таких завдань зазвичай використовують високочастотні VLF-металошукачі з робочими частотами в діапазоні 16-90 кГц.
У лінійці Клон від Andy_F існує дві основні модифікації: простіша Клон В (Clone W) і складніша Клон АВР (Clone AVR). Вони відрізняються елементною базою і пристроєм відображення, але загалом мають схожі характеристики. У цій статті основна увага буде приділена простішій моделі Клон В.
Клон В являє собою ефективний інструмент для глибинного пошуку, особливо придатний для великих об'єктів, що глибоко залягають. Відсутність дискримінації робить його менш придатним для детального дослідження дрібних знахідок, але його продуктивність на глибині робить його привабливим вибором для певних видів пошукових завдань.
Технічні характеристики металошукача Клон ПІ В
Перейдемо до аналізу технічних характеристик імпульсного металошукача Clone PI. Для таких пристроїв робоча частота часто не є ключовим показником, і у випадку з Clone PI вона зазвичай не вказується в специфікаціях.
Основні характеристики Clone PI такі:
Напруга живлення: Пристрій працює від джерел живлення з напругою від 9 до 18 вольт. Можна використовувати різні типи акумуляторів: стандартні батарейки типу AA (вісім штук), літій-іонні батареї 18650, акумулятори від мобільних телефонів, а також кислотні або гелеві акумулятори від джерел безперебійного живлення.
Режим пошуку: Статичний, що є звичайним для імпульсних металошукачів.
Індикація: Візуальна індикація здійснюється за допомогою світлодіодів. Аудіосигнали характерні для аналогових приладів.
Глибина виявлення: Залежить від якості складання і використовуваних компонентів. У середньому, Clone PI здатний виявити радянський п'ятак на глибині до 300 мм (плюс-мінус одна долоня) з використанням 8-дюймової котушки. З тією ж котушкою каска виявляється на глибині до 600 мм. Максимальна глибина виявлення для великих металевих об'єктів становить 1,5 метра.
Використання рамки 1,2 метра: З її допомогою значно збільшується глибина виявлення. Наприклад, сталева каска виявляється вже на глибині 140 см, сталева бочка - до двох метрів, а максимальна глибина для великих об'єктів досягає 3 метрів.
Таким чином, Clone PI є потужним інструментом для пошуку металевих об'єктів на значних глибинах, придатним для використання в різних умовах.
Параметри та налаштування металошукача
Металошукач Clone PI вирізняється простотою у використанні. Після складання пристрою необхідно налаштувати базову чутливість за допомогою підстроювального резистора, використовуючи монету в місці, вільному від інших металів.

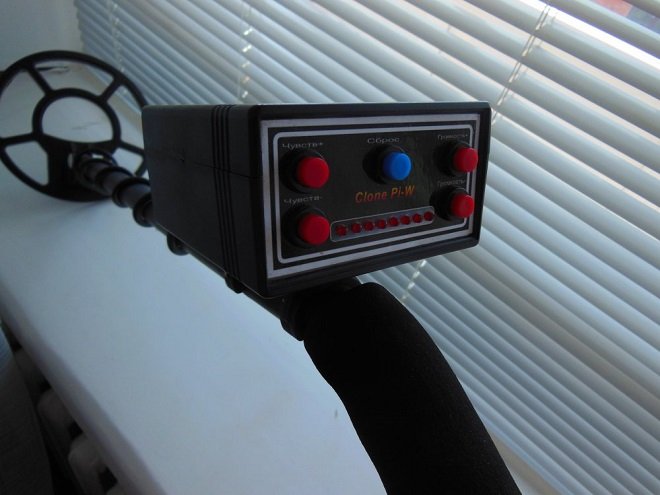

Керування металошукачем здійснюється за допомогою шести кнопок:

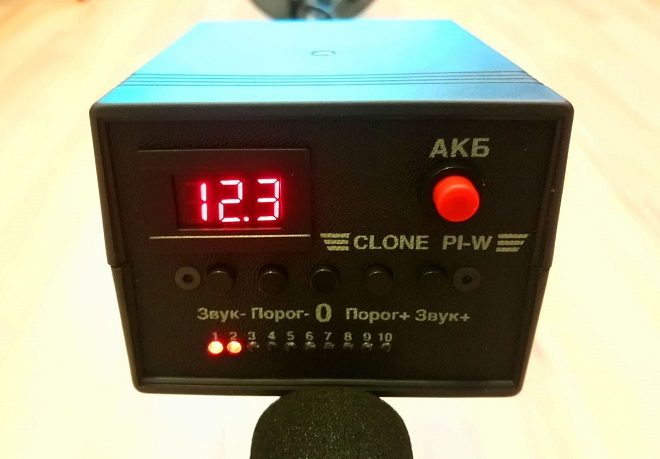

Кнопки «Barrier +» та «Barrier –»: Ці дві кнопки використовуються для оперативного регулювання чутливості. Збільшення значення зменшує чутливість приладу, допомагаючи уникнути хибних спрацювань, які зазвичай усуваються на рівнях 3–5.
Кнопки регулювання гучності: Третя та четверта кнопки призначені для налаштування гучності звукових сигналів.

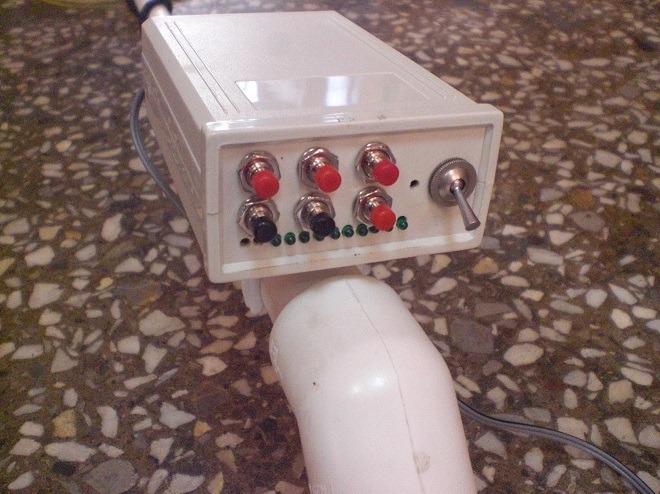

Кнопка точного налаштування: П'ята кнопка сама по собі не має функції, але використовується у комбінації з шостою кнопкою. Шоста кнопка активується лише при одночасному натисканні з п'ятою і відповідає за вхід в режим точного налаштування, про що сигналізує останній світлодіод.
Індикація розряду акумулятора: У разі зниження заряду акумулятора, металошукач продовжує працювати, але кожні 15 секунд видає подвійний низький звуковий сигнал. При цьому чутливість та глибина пошуку пристрою зменшуються.
Ці особливості роблять Clone PI зручним і функціональним інструментом для пошуку, доступним навіть для початківців користувачів.
Пакування та перше складання металошукача

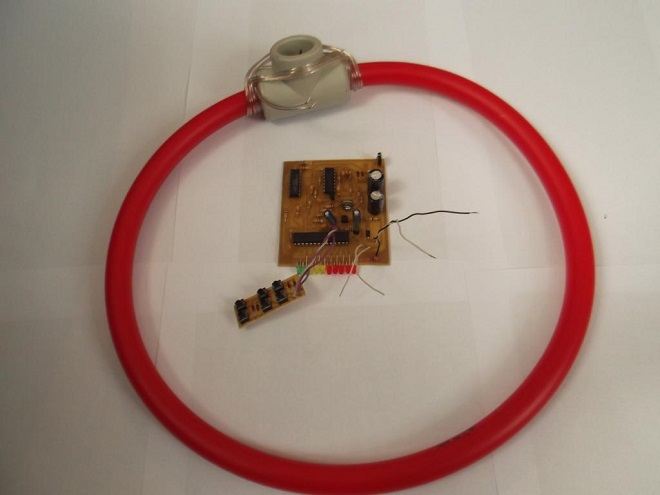

Металошукач Clone PI можна зібрати власноруч, або ж купити готовий. Наприклад, один український інтернет-магазин пропонував такі за ціною в 1999 гривень, але на момент написання статті вони були відсутні на складі.

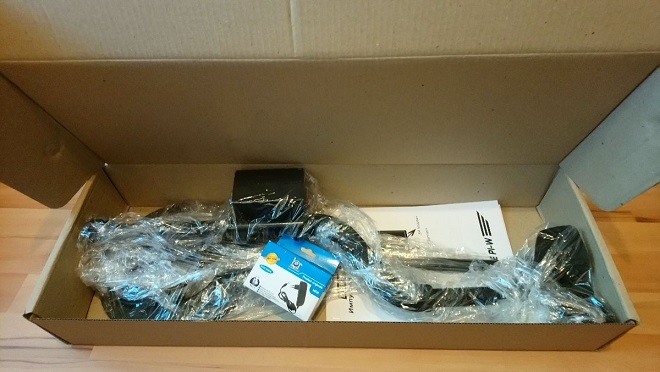

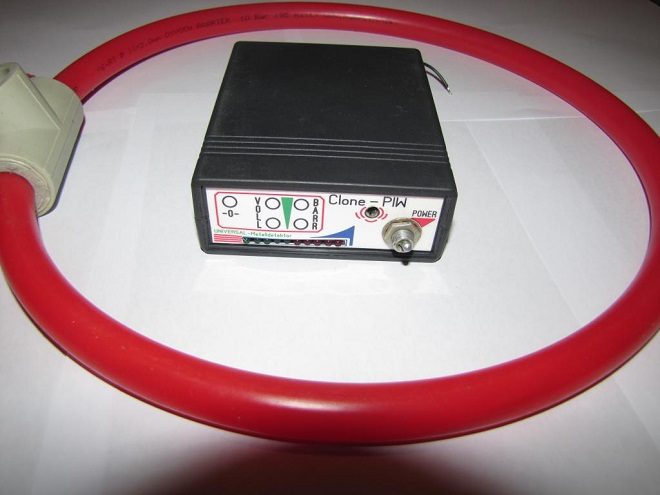

При розпакуванні покупець знайде в коробці наступні компоненти:
Блок управління.
Штангу з двох секцій.
Котушку діаметром 28 см.
Кріплення котушки.
Гелевий акумулятор на 12 В.
Зарядний пристрій.
Документацію.

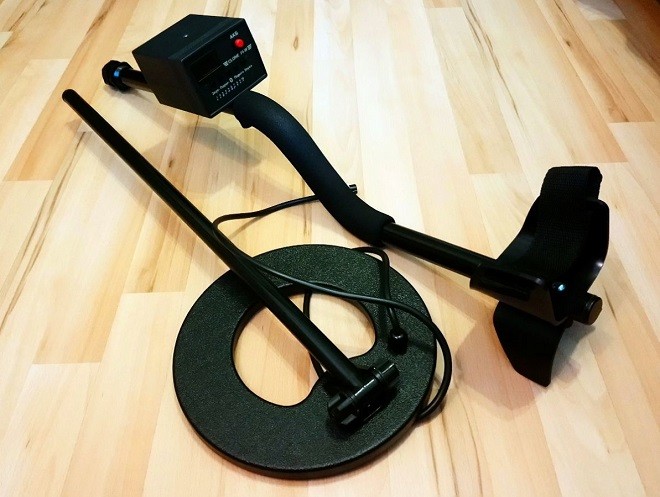

Збірка металошукача не складає труднощів і виконується за допомогою лише однієї викрутки. Для цього потрібно:
Закріпити котушку на нижній штанзі.
Прикрутити блок управління до верхньої штанги.
Підвісити акумулятор.
Зібрати штангу.
Обмотати довкола штанги провід котушки і вставити штекер у кабельний вхід блоку управління.
З'єднати кабелем акумулятор і блок управління.
Після завершення збірки металошукач готовий до роботи. Регулюємо штангу за довжиною та закріплюємо всі з'єднання. Тепер можна вирушати на пошуки.
Програми пошуку
Імпульсний аналоговий металошукач, особливо статичний, має лише одну програму пошуку, яка охоплює усі метали. Регулювання в таких пристроях обмежується лише чутливістю та гучністю, оскільки вони не оснащені функцією дискримінації. Досвідчені скарбошукачі часто стверджують, що найкращий дискримінатор – це лопата.
Такі металошукачі зазвичай використовуються для пошуку чорних металів або для виявлення значних металевих об'єктів, наприклад, під час пошуків слідів військових дій. Вони також підходять для пошуку монет, але не на сміттєзвалищах, оскільки реагують на будь-який метал. Однак для пошуку золотих самородків краще використовувати інші типи металошукачів, оскільки Clone PI W не підходить для таких завдань через відсутність налаштування під різні типи грунту. Відомо, що золото зазвичай не шукають у чорноземі.

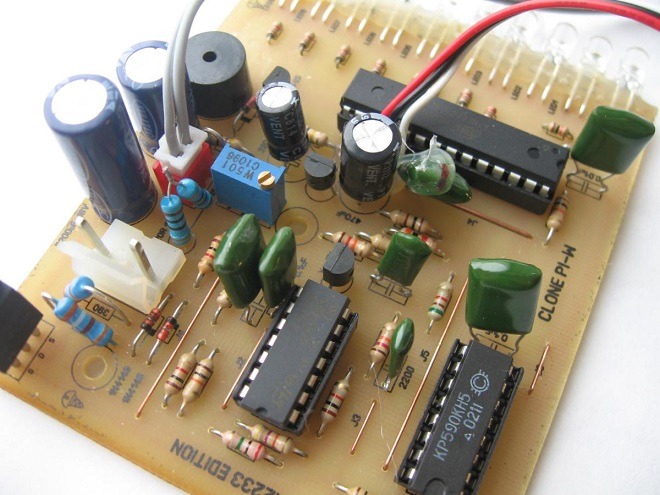

Прошивка контролера металошукача Клон ПІ В
Багато радіоаматорів вважають процес прошивки мікроконтролера складним, але насправді з сучасними технологіями це стало значно простіше. У минулому необхідно було самостійно зібрати програматор і підключити його до COM-порту комп'ютера, що було досить трудомістким. Сьогодні ж доступні фабричні програматори, які працюють через USB-порт, наприклад, AVR ISP.

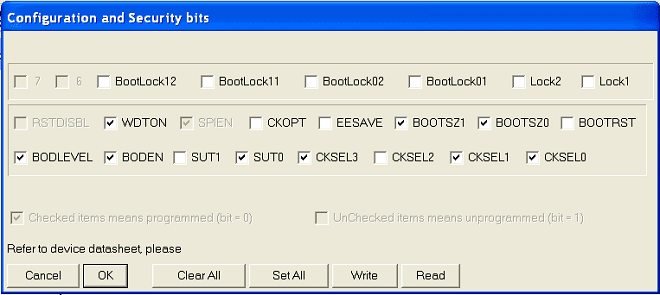

Для прошивки мікроконтролера достатньо придбати такий програматор, встановити на комп'ютер програмне забезпечення, наприклад AVRDude, вибрати відповідну прошивку — нову або вже перевірену та стабільну. Після цього мікроконтролер підключається до роз'єму програматора, необхідно правильно виставити біти відповідно до інструкції, як показано на малюнку, і запустити процес прошивки.
Дуже важливо звертати увагу на те, що для різних програм налаштування бітів можуть бути різними, іноді навіть інверсними. Тому необхідно строго дотримуватися інструкцій, призначених для конкретної використовуваної програми.
Тести металошукача
У відео демонструється повітряний тест металошукача, який проводиться без коментарів, але все в ньому зрозуміло та наочно. Для тестування використовуються різні об'єкти: золотий перстень та срібний каблучка, а також звичайна монета. Відео дозволяє побачити, як металошукач реагує на різні типи металів та предмети різного розміру.
У іншому повітряному тесті учасник експерименту використовує різноманітні металеві цілі для демонстрації можливостей металошукача. Цей тест показує характеристики пристрою в дії. Особливо цікаво відзначити, що радянська п'ятикопійчана монета починає видавати звуковий сигнал на відстані 28-30 см від котушки металошукача, що демонструє його ефективність у виявленні металевих об'єктів на відстані.
Особливості ремонту
Для будь-якого металошукача, особливо якщо це саморобний або кустарний прилад, ключовим аспектом обслуговування є профілактика. Металошукач Клон ПІ В був розроблений як підводний, тому замість звичайного дисплея використовуються світлодіоди. Однак через популярність моделі герметизація блоку управління та батарейного блоку часто ігнорується, що тягне за собою певні застереження:
Уникати потрапляння вологи на блок управління та батарейний блок/акумулятор, особливо якщо він знаходиться в окремій коробочці.
Виймати елементи живлення при тривалому невикористанні приладу.
Якщо виникають несправності, можна скористатися мультиметром та паяльником для самостійного ремонту або звернутися до досвідченого радіоаматора зі схемою пристрою, завантаженою з інтернету.
Що стосується штанги та котушки, то їх обслуговування та ремонт стандартні. Синя ізоляційна стрічка є обов'язковим аксесуаром для скарбошукача. У разі поломки штанги її можна тимчасово відремонтувати за допомогою гілок або палиць, обмотаних ізоляційною стрічкою. Котушка та її провід також можуть бути обслуговані в полевих умовах, але капітальний ремонт краще проводити вдома або в спеціалізованій майстерні.
На купівельні металошукачі продавці зазвичай надають гарантію. Протягом гарантійного терміну слід звертатися до продавця при виникненні проблем. Навіть після закінчення гарантії можна зв'язатися з продавцем — у багатьох випадках вони готові допомогти.
Приклади знахідок
MaxmaX виготовив металошукач Клон ПІ В для продажу та вирішив протестувати його ефективність на полях перед відправкою новому власнику. Під час випробувань привертає увагу сигнал перевантаження, який металошукач видає при виявленні особливо великих залізних предметів.
В іншому прикладі користувач металошукача, не турбуючись про стан задньої підвіски свого імпортного автомобіля, зміг зібрати та завантажити у багажник 316 кілограмів чорного металу, вартістю 3412 рублів. Це було зроблено за один день, що є вражаючим результатом та хорошим доповненням до пенсії.
Ці приклади демонструють високу ефективність Клона ПІ В у пошуку металевих об'єктів, а також його здатність виявляти великі об'єми металу, що може бути цінним для тих, хто займається пошуками як хобі або додатковим джерелом доходу.
