Бюджетный металлоискатель - это не только непонятные китайские изделия, хотя такие приборы из Китая также встречаются. Это также металлоискатели, которые могут быть сделаны собственноручно или приобретены у кустарей и небольших производителей.

Одной из таких моделей является металлоискатель Фортуна Про, включая модели М2 и М3. Здесь "Про" относится к комплектации, поскольку "Про" набор включает в себя 3 разные катушки. Модель "Про" также оснащена трансмиттером для связи с беспроводными наушниками.

Как работает устройство

Все металлоискатели Фортуна, включая М2 и М3, построены на основе схемы IB, что делает их отличными от металлоискателей со схемой PI, таких как Пират, Кощей и другие импульсные приборы. Даже если вы добавите три потенциометра с надписью "Disc" к приборам со схемой PI, они все равно не смогут обеспечить точную дискриминацию, потому что схема PI не предназначена для этой цели, и физику обмануть сложно. Поэтому оставим схему PI для поиска на глубину, а с IB разберемся подробнее.

Индукционный баланс (IB) позволяет металлоискателям различать металлы на основе их индуктивности, в отличие от VLF, который использует проводимость металлов для их различения. Известным прибором, использующим оба эти принципа одновременно, является легендарный металлоискатель Трактор - Minelab E-Trac.

Однако металлоискатели Фортуна М2 и М3 не имеют таких же характеристик. У них есть только индукционный баланс, который, тем не менее, обеспечивает высокую точность дискриминации, сравнимую с VLF. По глубине обнаружения эти приборы также находятся примерно на одном уровне с VLF, если не брать во внимание самые монструозные лидеры рынка, такие как XP Deus или Rutus Alter 71.

Технические характеристики металлоискателя Фортуна М - Металлоискатель Фортуна М

Давайте рассмотрим технические характеристики мелкосерийного металлоискателя Фортуна-М3. Его можно легко отличить от самодельных металлоискателей по фабричному дизайну и наличию наклеек на блоке. Важно отметить, что в целом характеристики Фортуна М2 не слишком отличаются от М3.

Итак, характеристики:

• индикация VDI - число, синограф;
• отстройка от грунта - ручная, автомат;
• режим пинпоинтера;
• дискриминация;
• аудио - 2 тона, 4 тона, полифония;
• частота 5-20 кГц подстраивается под катушку.

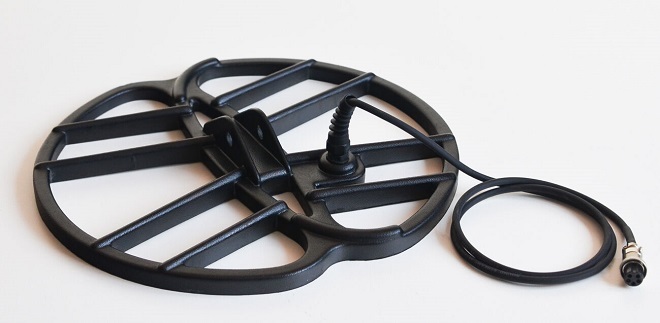

Мелкосерийный металлоискатель Фортуна комплектуется катушкой DD размером 30x32 см, что эквивалентно 12 дюймам. Ее особенность заключается в наличии дополнительной катушки в комплекте.

Металлоискатель Фортуна своими руками

Металлоискатель Фортуна не является самым сложным прибором для самостоятельной сборки. Это не Терминатор 3, например. Для его создания нужны прямые руки, паяльник и набор слесарного инструмента, а также комплект деталей и принципиальная схема. Нашей целью не является предоставление подробной инструкции по самостоятельному изготовлению металлоискателя Фортуна 2 или 3. Однако мы можем описать основные шаги, которые потребуются для этого процесса.

Схема металлоискателя

Для того чтобы отличить металлоискатель Фортуна М2 от Фортуна М3, необходимо обратить внимание на наклейку. Комплект наклеек обычно предоставляется вместе с набором деталей, о чем мы подробнее расскажем ниже.

Что касается схемы, рисунок предоставлен только для общего представления, и для получения оригинальных схем лучше всего посетить официальный сайт md-kit.

Список деталей для металлоискателя Фортуна М2/М3

Для сборки металлоискателя Фортуна М2/М3 на официальном сайте md-kitt предоставлен подробный список деталей. Перед началом сборки очень важно убедиться, что все необходимые детали есть в наличии. Сравните список схемы, найдите место для каждой детали и обратите внимание на вторую часть списка, в которой указаны динамик и разъемы. Это поможет гарантировать успешную сборку металлоискателя.

Порядок составления

Процесс сборки металлоискателя начинается с печатной платы. Если у вас нет желания самостоятельно разрабатывать, маскировать и травить плату, то вы можете обратиться к md-kit, где можно приобрести как голую плату, так и набор для сборки металлоискателя Фортуна М2/М3. Там также предлагаются наклейки для блока, чтобы облегчить процесс сборки.

Далее следует простой этап - припаивание деталей к печатной плате. Важно соблюдать меры предосторожности, чтобы избежать перегрева и неправильной припайки. Затем собранную схему помещаем в корпус блока управления, подключаем к дисплею, источнику питания, динамику и разъемам.

Относительно катушки для металлоискателя Фортуна М2/М3, ее можно как приобрести готовой, так и изготовить самостоятельно. Если вы выбираетесь изготавливать ее самостоятельно, это может быть интересным опытом, но займет больше времени. Корпус для катушки также можно изготовить самостоятельно или приобрести готовый, изготовленный из ABS-пластика.

Когда речь идет о выборе катушки для металлоискателя Фортуна М2/М3, есть несколько вариантов:

• Изготовление самостоятельно: Вы можете сделать катушку собственноручно, что может быть интересным проектом, но потребует времени и навыков.
• Покупка фабричной: Можно приобрести новую фабричную катушку или использовать контрактную, если она доступна на вторичном рынке.
• Заимствование у товарища: Если у вас нет возможности купить катушку сразу, вы можете попросить товарища одолжить вам катушку на первые поиски. После того, как вы насобираете достаточно металлолома, чтобы сдать его и купить фабричную катушку, вы вернете товарищу свою катушку.

Выбор зависит от ваших возможностей, опыта и предпочтений

В своих материалах редакция неоднократно публиковала видео изготовления сравнительно простых концентрических катушек. Пришло время расти над собой.

Смотрим трейлер увлекательного сериала по изготовлению DD-катушки. Благодарим камрада ILYA KUL за опубликованный ролик.

Фортуна М2 прошивка

Для того чтобы микроконтроллер металлоискателя Фортуна М2 работал как именно металлоискатель, а не для других приложений, ему необходима специальная микропрограмма. Вы можете получить эту микропрограмму, а также подробные инструкции по прошивке на официальном сайте Фортуна М своими руками.

На этом сайте вы найдете две полезные ссылки:

• Архив со схемами, чертежами, инструкцией по прошивке и самим файлом прошивки. Этот архив содержит все необходимые материалы для прошивки микроконтроллера и настройки металлоискателя.
• Схема расположения отверстий, монтажная схема, наклейки и другие важные детали. Эти материалы помогут вам правильно собрать металлоискатель и установить все компоненты на плату.

Обратите внимание, что в разных программах прошивки биты защиты могут устанавливаться инверсно, поэтому следует внимательно следовать инструкциям, предоставленным на сайте, чтобы прошить микроконтроллер корректно.

Параметры и настройки

Инструкция в видеоформате может быть более понятной и наглядной. Видео камрада HirurgXXX предоставляет инструкцию по настройке металлоискателя Фортуна М3, и это отличный способ ознакомиться с процессом настройки.

В технических характеристиках Фортуна М3 можно выделить такие параметры, которые можно настраивать:

• Частота катушки: прибор позволяет настраивать частоту катушки для поиска резонанса.

• Отстройка от грунта: настройка по ферриту помогает уменьшить влияние минерализации почвы на работу металлоискателя.

• Настройка пинпоинтера: настройка громкости, баланса почвы и других параметров пинпоинтера.

• Звук: возможность настройки количества звуковых тонов и громкости.

• Маска дискриминации: настройка параметров, определяющих, какие металлы будут игнорироваться при поиске.

• Фильтр слабых сигналов: позволяет устранить шумы и помехи во время поиска.

• Профиль катушки: возможность настройки металлоискателя под конкретные катушки, сохранение профилей в памяти прибора.

• Режим поиска золота: специальный режим для поиска золотых предметов.

• Яркость подсветки: настройка яркости подсветки дисплея.

Эти параметры позволяют пользователю максимально настроить металлоискатель под свои потребности и условия поиска.

Тесты копателя

Замечательно, что кладоискатели делятся своим опытом и публикуют видео о тестировании металлоискателей. Канал Dmi Ty в активном поиске представил видео, в котором проводится грунтовый тест двух металлоискателей: Фортуна М3 и Фортуна 2о. Это интересное сравнение, которое может помочь определить, какой из инструментов более эффективен в определенных условиях поиска.

Спасибо за информацию! Канал Константина Кувшинова представил видео с грунтовым тестом металлоискателя Фортуна М3. Это дополнительный исследовательский материал, который может помочь лучше понять характеристики и возможности этого прибора.

Особенности ремонта

Ремонт приобретенного металлоискателя и ремонт самодельного металлоискателя представляют собой две разные задачи. В случае приобретенного прибора владельцам часто приходится обращаться к продавцу или в авторизованный сервисный центр, особенно во время срока гарантии. Однако, когда гарантия истекает, владельцы приобретенных приборов также могут попробовать сами ремонтировать и обслуживать свое оборудование, если у них есть соответствующие навыки.

С другой стороны, самодельные металлоискатели предоставляют владельцам большую свободу и независимость в ремонте и обслуживании. По истечении гарантии владельцы могут напрямую обращаться к себе как производители и специалисты по ремонту. Это дает им возможность анализировать схему, выполнять пайку, изменять компоненты и выполнять обслуживание самостоятельно, что является большим преимуществом.

Таким образом, владельцы самодельных металлоискателей имеют больше возможностей для самостоятельного ремонта и обслуживания, что может быть очень удобным и экономически выгодным.
